• در این مقاله سعی بر ان خواهیم داشت بصورت مستقیم به سراغ ابتدایی ترین استوریج سری اچ پی رفته و نحوه سفارش و خرید و…وانچه که لازم است شما به عنوان خریدار و یا ادمین مسلط باشید را به شما خواهیم گفت/.

همانطور که در بالا اشاره کردیم در این مبحث به سراغ سری جدید استوریج های MSA رفته و سری ۲۰۴۰ را با همدیگر بررسی خواهیم کرد.البته سری های قبلی استوریج هایMSA مثل P2000 نیز شبیه همیناستورج خواهند بود وتفاوت زیادی نکرده است.




Overview

HP Storage

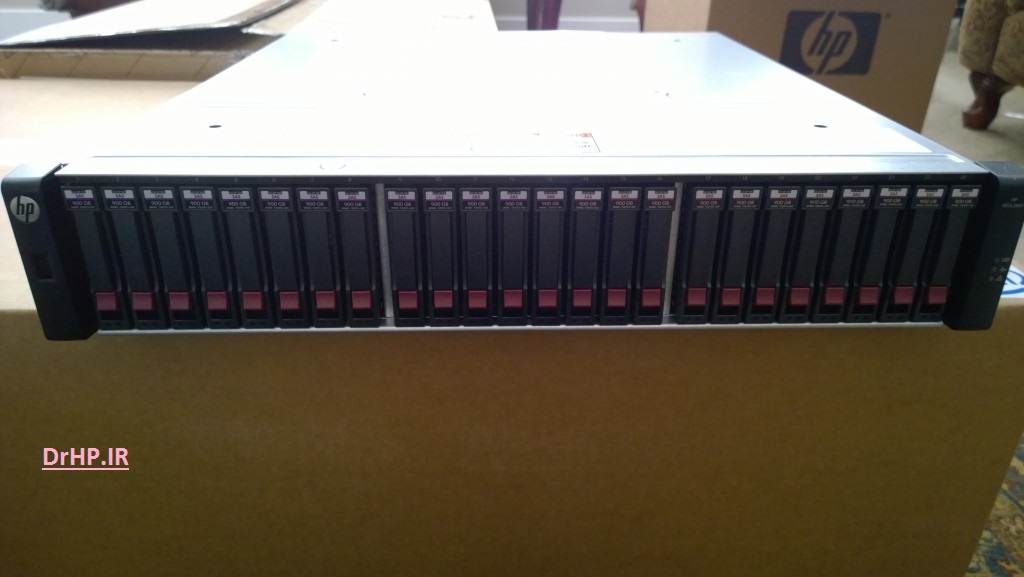

در شکل زیر شما شمایی از دیوایس مورد نظر را مشاهده میکنید دیوایس مورد نظر در دو مدل ۲۴ هاردی و ۱۲ هارد ی به بازار ارائه شده هست که میتوانید نسبت به دیتایی که میخواهید در انها ذخیره سازی بکنید یکی از مدل ها را انتخاب بکنید که سعی خواهیم کرد در این مقاله به موضوع بپردازیم.اصول و مفاهیم استورج ها در مباحث مربوط بهstorage +بررسی میگردد و دوستانی که میخواهند در این مورد مطالبی را مطالعه کنند بهتر است از این کورس شروع کنند.البته سعی خواهیم کرد در کورس های اینده نیز درباره ی مفاهیم مختلف صحبت هایی نیز داشته باشیم.همانطور که میدانید راه های اتصال سرور های شما به استورج به چهار طریق مختلف امکان پذیر میباشد روش اول پورت فایبر چنل میباشد که شما در این روش از پروتکل FC استفاده میکنید و بر روی سرور خود نیز کارت HBA را نصب میکنید که کار کارت شبکه ها را برای شما انجام میدهد اما پروتکل های استفاده شده در ان دو کاملا با همدیگر متفاوت هست.روش دوم استفاده از پورت SAS میباشد که امروزه دیگر زیاد رویکرد و استقبال نمیگردد.اما شما اگر نیاز به این پورت داشته باشید با کارت SAS را برای هر کدام از سرور هایتان خرید بکنید .پورت دیگر نیز ISCSI ای اسکازی میباشد که داستان های مربوط به خود را دارست.و در این مبحث مجال پرداختن به انها نیست.





High performance controller architecture

۴GB cache per controller Four host ports per controller
Support for SSDs, Enterprise SAS HDDs, Midline SAS HDDs, and Self Encrypting Drives
SAN and SAS interfaces Up to four (4) host ports per controller
Two new MSA 2040 Controllers:
MSA 2040 SAN Controller
۸Gb/16Gb FC connectivity and/or
۱GbE/10GbE iSCSI connectivity
MSA 2040 SAS Controller


۶Gb/12Gb SAS connectivity





سوئیچ فابریک چیست و چه تفاوت هایی با سوئیچ های معمولی که در شبکه های LAN به کار میبریم داراست ایا میتوان یک سوئیچ AM868B به نام HP 8/24 Base (16) Full Fabric Ports Enabled SAN Switchدر شبکه های معمولی بکار برد؟ایا سوئیچ ۲۹۶۰ سیسکو را میتوان در شبکه های SAN با پروتکل FC به کار برد یا خیلی اسان تر میتوان پوت مینی جیبیک سوئیچ را به چورت فیبر سوئیچ فابریک وصل کرد؟

همه اینها سوالاتی هستند که شما در سوئیج های فابریک باید بتوانید به ان پاسخ بدهید؟IPSAN چیست:

تفاوت در نامگذاری میباشد یعنی میتوان گفت همان NAS هست ولی درنامگذاری در برخی برند ها به اینصورت میباشد.که شما با اسنفاده از تکنولوژی ISCSIبه لان مورد نظر دسترسی داریم و لانی که در دسترس ماست بر پایه BLOCK BASE میباشد ولی اساس و پایه همان IP میباشد .هارد ها FC:

هارد هایی که براساس تکتنولوژِی BUS میباشد ولی در نوع FC تکنولوژی بر اساسLOOP ABRITADE میباشد و مکانیزمی خاص ارتباطی داراست.Auto-Tiering

فناوری جدیدی پیاده سازی شده بر روی سری های جدید استورج ها میباشد که در این فناوری ها شما ترکیبی از هارد ها SAS-SATA-SSD را بر روی استورج خود پیاده سازی میکنید و این باعث میشود شما خروجی و performanceبسیار بالایی را از ایناستوریج خود داشته باشید.بصورت خلاصه میتوان گفت که داده هایی که جدیدا بروی استوریج شما ذخیره سازی میگردد بر روی هارد ها SSD نوشته میشود ودادده های که زمان دار بروی سریSAS بعد ها بر روی سری هاSATA ذخیره سازی میشود البته با قوانین مربوط به خودش که باعث میگردد شما سرعت دسترسی بالایی به دیتاهای خود داشته باشید البته بر روی استوریج های مختلف نحوه های ذخیره سازی متفاوت میباشد.

با توجه به توضیحاتی که در بالا داده شده است میتوان گفت که پورت های FC هشت گیگ و شانزده گیگ را ساپورت میکند و بهترین انتخاب برای دوستانی میباشد که نیازمند محیط هایی با سرعت بالا هستند./

البته همانطور که در شکل نیز مشاهده میکنید مفاهیم مربوط به استورج انقدر زیاد هست که در اینجا مجال پرداختن به همه اینها نیست و ما توضیحاتی مختصر را به شما ارائه خواهیم داد.بجز خود استوریج که باید خرید کنید هارد ها نیز بسیار مهم هستند انتخاب هارد هایی که با توجه به نیازمندی شما انتخاب شده باشند کیفیت و performance بهتری را به شبکه ی شما خواهند داد.






انتخاب بعدی سوییچ برای شماست معمولا بصورت دایرکت میتوانید تا چهار عدد سرور را به این استورج متصل بکنید ولی برای اینکه بتوانید بسیاری از مفاهیم failover-cluster-redundant و… را پیاده سازی بکنید باید نسبت به خرید san switch مناسب نیز اقدامات لازم را مهیا کنید.


در زیر تصاویر SAN SWITCH ها را برایتان گذاشته ایم…Fibre Channel Switches

HP 8/20q Fibre Channel 8-ports Active Switch =AQ233BHP 8/20q Fibre Channel Switch =AK242BHP 8/8 Base (0) e-port SAN Switch =AM866BHP 8/8 (8) Full Fabric Ports Enabled SAN Switch =AM867B



در شکل زیر نیز یک عدد سوئیچ نصب شده را بر روی رک و زیر بار مشاهده میکنید .

انتخاب بعدی انتخاب کارت HBA شما میباشد که در زیر چند نمونه از پارت نامبر هایی را که میتوانید انتخاب کنید اورده شده است./

Brocade Fibre Channel HBAs

HP 81B 8Gb 1-port PCIe Fibre Channel Host Bus Adapter AP769B
HP 82B 8Gb 2-port PCIe Fibre Channel Host Bus Adapter AP770BEmulex Fibre Channel HBAsHP 81E 8Gb 1-port PCIe Fibre Channel Host Bus Adapter AJ762B
HP 82E 8Gb 2-port PCIe Fibre Channel Host Bus Adapter AJ763BQLogic Fibre Channel HBAs

HP 81Q 8Gb 1-port PCIe Fibre Channel Host Bus Adapter AK344A
HP 82Q 8Gb 2-port PCIe Fibre Channel Host Bus Adapter AJ764A

انتخاب بعدی مربوط به کابل FCمیباشد که یکی از اسانترین انتخاب ها میباشد .

PremierFlexOM4 type cables



HP Premier Flex LC/LC Multi-mode OM4 2 fiber 1m Cable QK732A
HP Premier Flex LC/LC Multi-mode OM4 2 fiber 2m Cable QK733A
HP Premier Flex LC/LC Multi-mode OM4 2 fiber 5m Cable QK734A
HP Premier Flex LC/LC Multi-mode OM4 2 fiber 15m Cable QK735A
HP Premier Flex LC/LC Multi-mode OM4 2 fiber 30m Cable QK736A
HP Premier Flex LC/LC Multi-mode OM4 2 fiber 50m Cable QK737Aامیدوارم این مقاله برای شما مفید بوده باشد.استوریج hp
